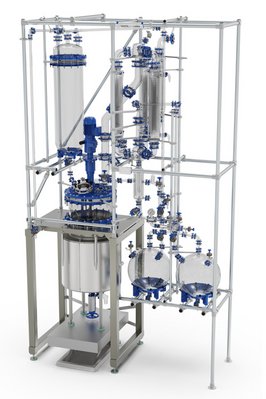

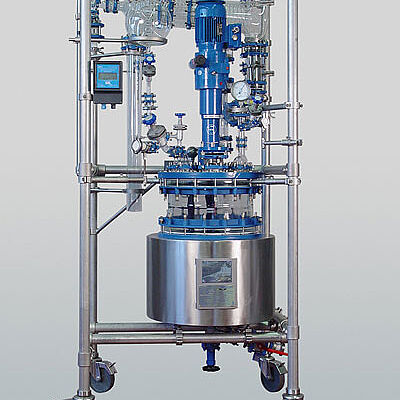

chemReactor CR – système de réacteur à hautes performances

Réacteur pilote pour applications multiples

Système de réacteur Pilote en acier émaillé: 15, 30, 60, 100, 160, 250 litres
Pression: -1.0 (vide) to +0.5 bar
Température: -60 °C (-90 °C) to +200 °C
Matériaux: Verre Borosilicate 3.3, Acier émaillé, PTFE, PFA, Tantale

Une installation "Clean-Room" et d'autres matériaux sont disponibles pour répondre aux exigences spécifiques de votre processus.

La performance et la fiabilité sont des éléments clés dans le design des réacteurs pilotes Buchi. Les matériaux inertes permettent des opérations en atmosphère inerte dans une large gamme de solvants et d’acides dans un réacteur parfaitement étanche sous vide total. Plusieurs étapes de réaction sont réalisés de manière sûres sur la même configuration.

L’ensemble comprend:

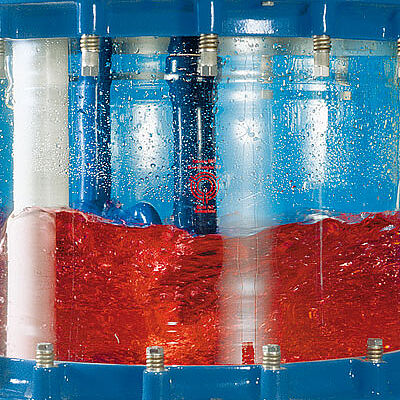

Réacteur en acier émaillé pour une construction solide et un excellent transfert de la chaleur, permettant des condition de température et un procédé stables. La partie en verre un contrôle facile par l’observation visuelle dans la cuve.  to easily improve and control chemical reactions by visual observation.
Verrerie supérieure de distillation fabriquée avec les éléments buchiflex Raccord unique flexible pour des procédés divers et fiables sous vide.

La version CR « chemReactor » est multi-usage et très polyvalent pour le développement de procédés chimiques, la montée ne échelle, la simulation de procédés et la production sur taille kilo en conformité cGMP.

Nous proposons des solutions complètes: Des réacteurs  comprenant les accessoires Comme les équipements d’échantillonnage, les sondes pH, les colonnes de rectification avec des garnissages structurés, l’enregistrement et le contrôle du procédé ainsi que l’intégration d’équipement auxiliaire comme les unités de contrôle de température, les filtres nutsch / sécheurs, laveurs de gaz ou les cuves de mélange.

Paquet / Options

Package standard

  • Réacteur en acier émaillé thermostaté
  • Verrerie supérieure de distillation
  • Armature en acier inox, supportant la verrerie
  • ATEX Zone 1 (0) / CE / cGMP
  • 2lements de nettoyage en place CIP
  • Conforme FDA, Fortement résistant à la corrosion
  • Documentation complète

Options standard

  • Ascenseur sur cuve de récateur (pour le nettoyage)
  • Cuve triple-enveloppe
  • Echantillonnage
  • Suivi du pH et contrôle
  • Introduction de Gaz (Purge azote et gaz  actif)
  • Tuyauterie pour raccordent vide/évent
  • Ampoule d’addition Additionnelle / receveurs

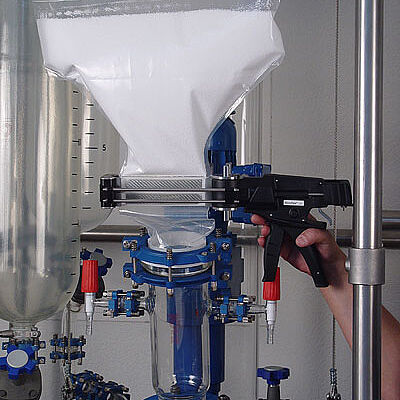

  • Chargement de Solides
  • IQ / OQ / PQ

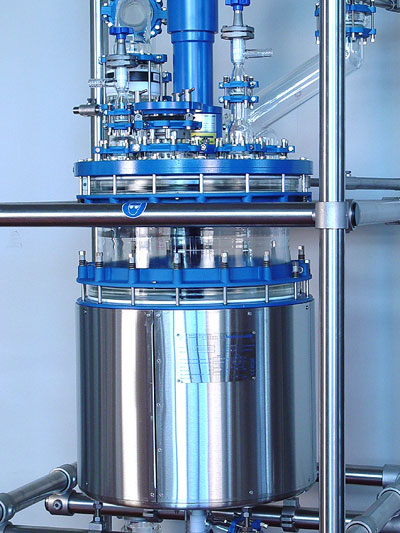

Cuve réacteur

  • Réacteur en acier émaillé avec partie verre (virole)
  • 15, 30, 60, 100, 160, 250 litres
  • Axe d’agitation de type impeller en acier émaillé
  • Contre pale en acier émaillé
  • Vanne de fond

Moteur d’agitation ATEX

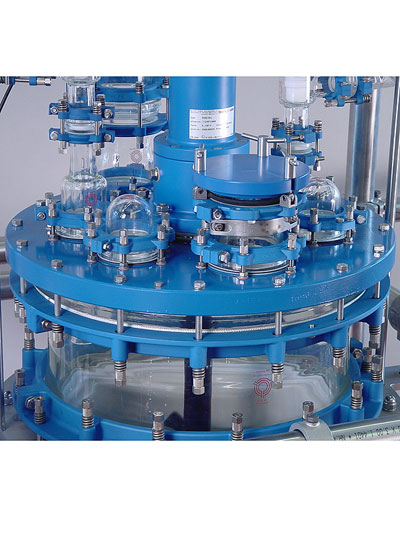

Dôme en verre / Couvercle plat en acier émaillé

  • Dôme en verre (15, 30, 60 liter)
  • Couvercle plat en acier émaillé (60 liter)
  • Ouverture rapide pour chargement des solides
  • 8 ouvertures de raccordement

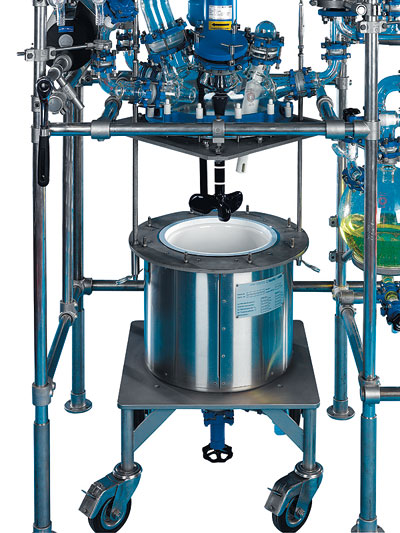

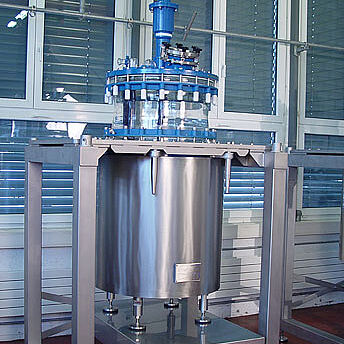

Ascenseur de cuve (option)

  • Ascenseur de cuve
  • Ouverture / fermeture rapide
  • Easy access for cleaning

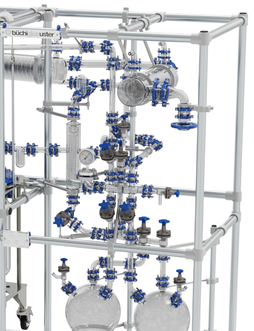

Verrerie de Distillation

Tous les réacteurs Buchi « chemReactors » (15 - 250 liters) sont disponibles avec des condenseurs verticaux et en version compact K - design.

  • Verrerie flexible Unique
  • Ampoule d’addition pour liquide
  • Colonne de distillation  / Conduit vapeur, manomètre et disque de rupture
  • Condenseurs verticaux horizontaux (design compact)
  • Receveur pour distillat
  • Séparateur de phase
  • Distributeur/équilibreur de vide / pression

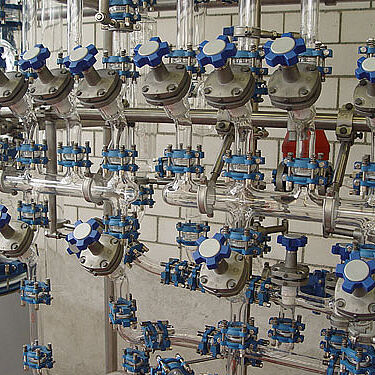

  • Tuyauterie
  • Tuyauterie sans rétention

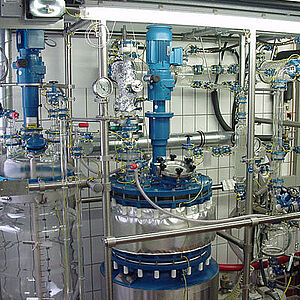

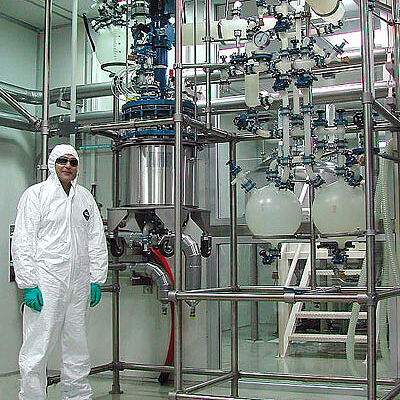

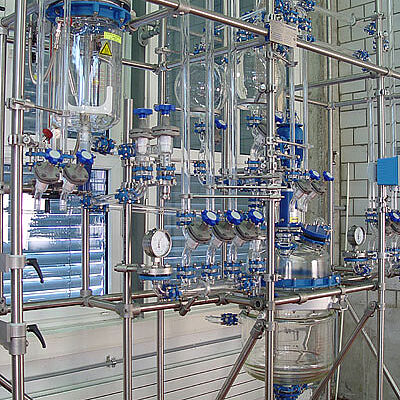

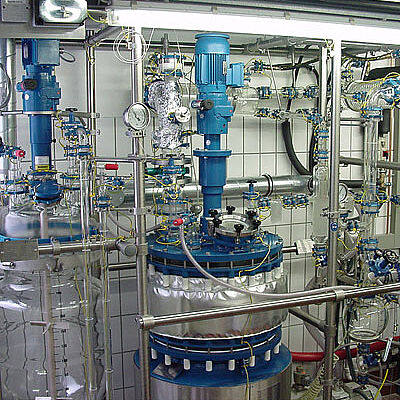

Exemples

Applications typiques

  • Développement des procédés
  • Scale-up
  • Réactions cryogènes
  • Fabrications en petites séries
  • Unités pilotes / « kilolab »
  • Synthèse chimique
  • Extraction / Évaporation
  • Purification / Cristallisation
  • Séparation
  • Fabrication des principes actifs pharmaceutiques
  • Production des peptides
