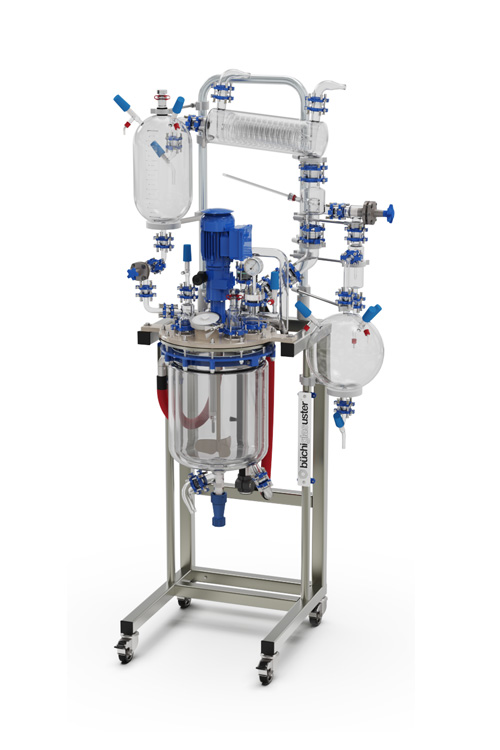

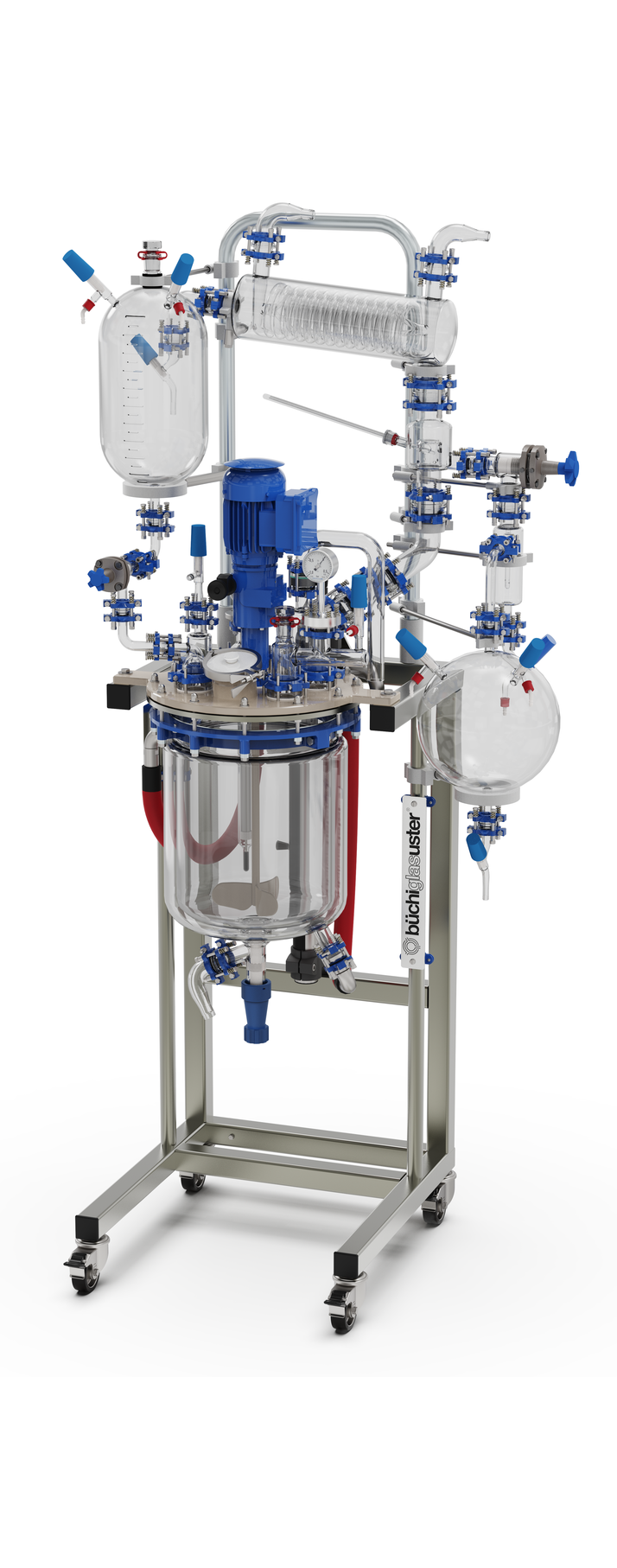

midiPilot® – réacteur à cuve en verre pour faibles volumes

Réacteur Midi-pilote polyvalent

Réacteur verre: 20 à 30 litres
Pression: -1.0 (vide) à +0.5 bar
Température: -60°C (optionnel -90°C) à +200°C
Matériaux: Verre au Borosilicate 3.3, PTFE, PFA , PEEK

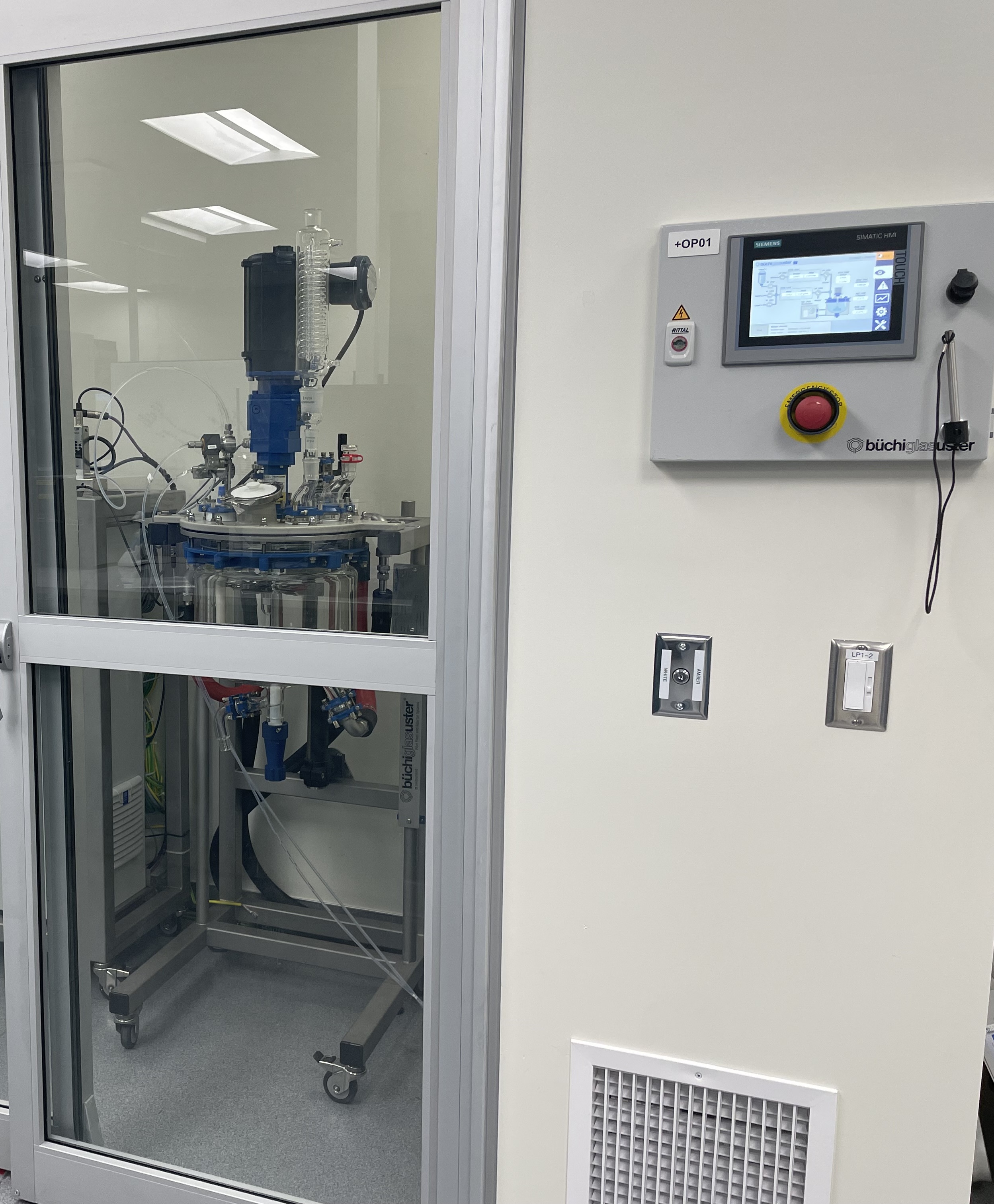

Une installation "Clean-Room" et d'autres matériaux sont disponibles pour répondre aux exigences spécifiques de votre processus.

Avec les produits de la famille «midiPilot» (réacteur, filtre Nutsch, laveur de gaz) nous proposons un système mini plant pour le développement des procédés chimiques, le changement d’échelle (scale up), la simulation du procédé et la production de taille kilo.

Le design pour atmosphère explosif et les matériaux inertes permettent une utilisation sécurisée pour les procédés avec des solvants et des acides dans un réacteur complètement étanche. La configuration compacte standard du réacteur peut être modifiée facilement, la cuve est interchangeable et différents agitateurs sont disponibles. Le réacteur est installé sur un ascenseur pour permettre une ouverture et le nettoyage facile. La verrerie supérieure de distillation est fabriquée avec raccordements flexibles «buchiflex » pour des réactions chimiques sous vide totale. Nous proposons des solutions complète pour le procédé chimique comprenant des accessoires comme des systèmes d’échantillonnage, sonde pH, colonne de rectification avec garnissage structuré, enregistrement et contrôle des paramètres et l’association avec des équipements auxiliaires comme: Des thermostats, des filtres nutsch, laveurs de gaz pour d’autres étapes du procédé ou des cuves de mélanges.

Paquet / Options

Package Standard

  • Réacteur interchangeable en verre double enveloppe de 20, 30 litres.
  • Contre pale avec capteur de température Pt100.
  • Moteur avec variateur de vitesse en continu de 0 à 600 tr/min
  • Garniture d’agitation sèche
  • Armature compacte en acier inoxydable mobile
  • ATEX Zone 1 (0) / CE / cGMP
  • Adaptation possible d’un CIP
  • Conforme FDA, Très résistant à la corrosion
  • Documentation complète

Options Standard

  • Ascenseur de cuve de réacteur pour une ouverture rapide, un nettoyage facile et le changement d’agitation
  • Cuve triple enveloppe jusqu’à -90 °C
  • Verrerie de distillation
  • Système d’échantillonnage
  • Sondes pH, au autres
  • Buse de nettoyage CiP
  • IQ / OQ / PQ

Armature compacte et mobile

  • Armature compacte en acier inoxydable qui permet de rentrer sous une hotte « walk-in » standard de laboratoire
  • Modèle de paillasse
  • Modèle mobile
  • Ascenseur de cuve de réacteur pour des manipulations faciles

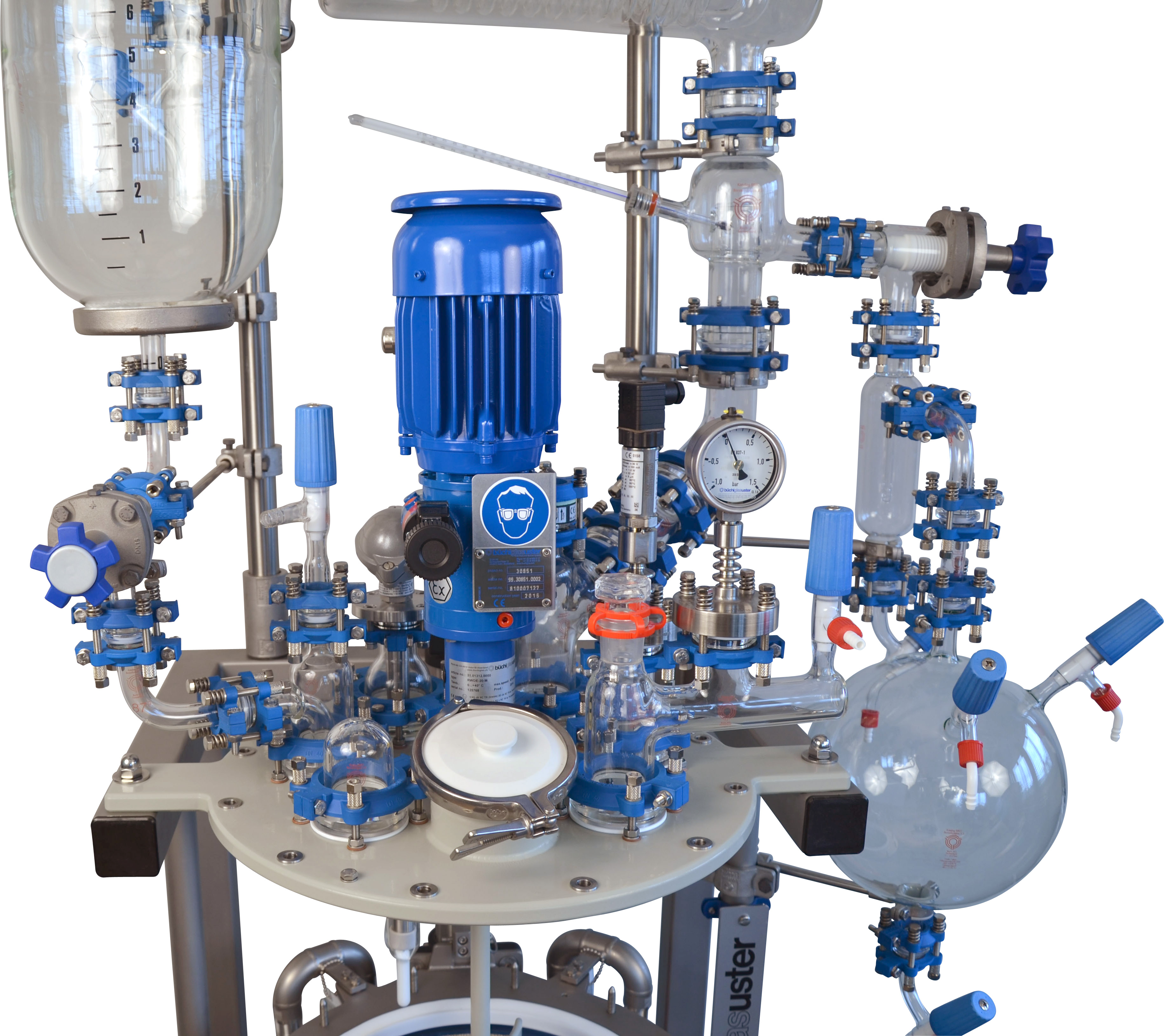

Couvercle robust

  • Couvercle revêtu PFA
  • Ouverture rapide pour l’ajout de solides
  • Version standard aves 4 ouvertures NS
  • 2 connections ren plus pour la verrerie de laboratoire.

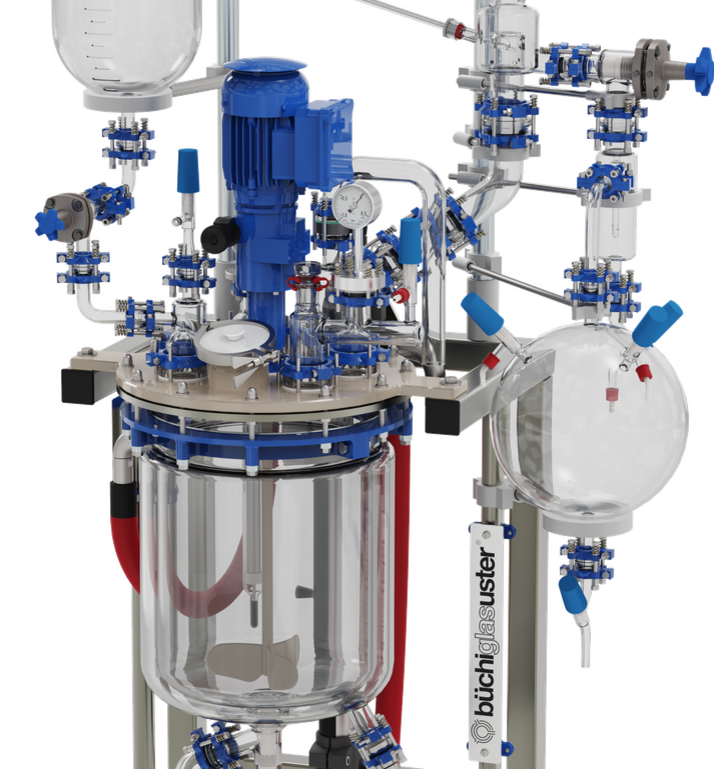

Verrerie de Distillation

Verrerie de distillation optionnelle, comprenant :

  • Ampoule de chargement de 10 ltr.
  • Colonne vapeur avec vanne de reflux
  • Condenseur spiralé en verre
  • Séparateur de phase
  • Ballon receveur de 10 litres
  • Distributeur avec manomètre et raccord de vide
  • Connexion azote
  • Tuyauterie verre sans rétention

Moteur d’agitation, axes

  • Moteur ATEX
  • Garniture sèche

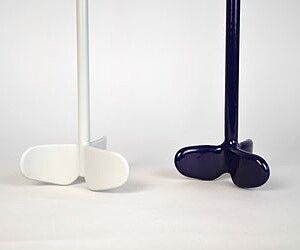

  • Hélices facilement interchangeable :
    Ancre, pales inclinées, impeller à 4 pales incurvées
  • Axe en acier revêtu PFA

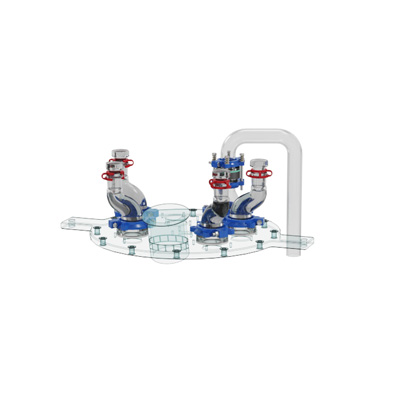

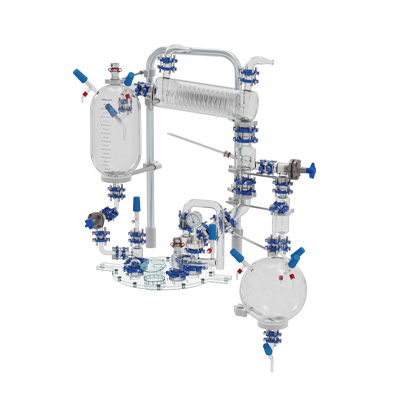

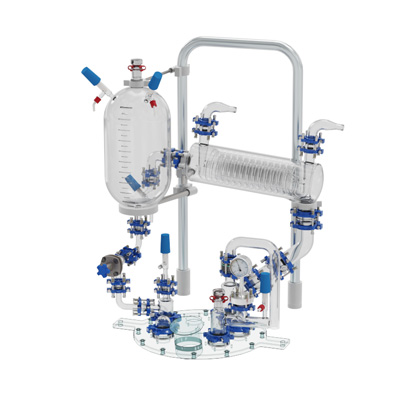

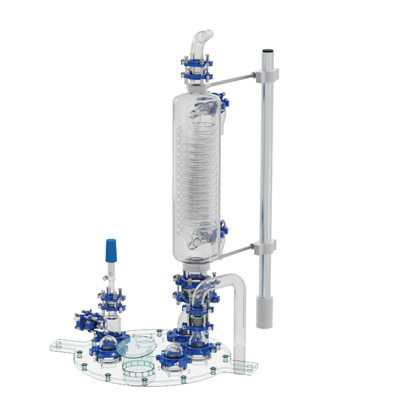

Configurations du midiPilot®

Applications typiques

  • Synthèse chimique
  • Extraction / Évaporation
  • Purification / Cristallisation
  • Séparation
  • Synthèse des principes actifs pharmaceutiques
  • Synthèse des peptides
  • Développement des procédés
  • Scale-up
  • Réactions cryogènes
  • Fabrications en petites séries
  • Unités pilotes / « kilolab »

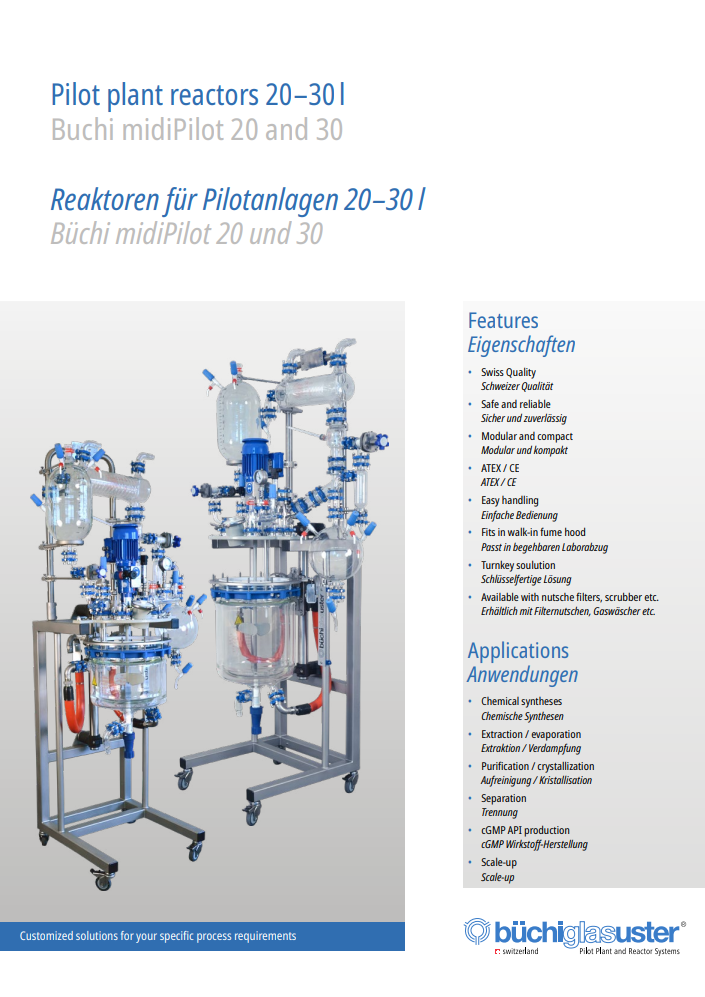

Downloads
