miniPilot® – réacteur mini-pilote

Réacteur Mini-pilote polyvalent

Réacteur verre: 5, 10, 15 litres
Pression: -1.0 (vide) à +1.0 bar
Température: -60 °C (optionnel -90 °C) à +200 °C
Matériaux: Verre au Borosilicate 3.3, PTFE, PFA, PEEK


Une installation "Clean-Room" et d'autres matériaux sont disponibles pour répondre aux exigences spécifiques de votre processus.

Avec les produits de la famille miniPilot® (réacteur, filtre Nutsch, laveur de gaz) nous proposons un système mini plant pour le développement des procédés chimiques, le changement d’échelle (scale up), la simulation du procédé et la production de taille kilo.


Le design pour atmosphère explosif et les matériaux inertes permettent une utilisation sécurisée pour les procédés avec des solvants et des acides dans un réacteur complètement étanche. La configuration compacte standard du réacteur peut être modifiée facilement, la cuve est interchangeable et différents agitateurs sont disponibles. Le réacteur est installé sur un ascenseur pour permettre une ouverture et le nettoyage facile. La verrerie supérieure de distillation est fabriquée avec raccordements flexibles « Buchiflex » pour des réactions chimiques sous vide totale

Nous proposons des solutions complète pour le procédé chimique comprenant des accessoires comme des systèmes d’échantillonnage, sonde pH, colonne de rectification avec garnissage structuré, enregistrement et contrôle des paramètres et l’association avec des équipements auxiliaires comme : Des thermostats, des filtres nutsch, laveurs de gaz pour d’autres étapes du procédé ou des cuves de mélanges.


Paquet / Options

Package standard

  • Réacteur en verre à double enveloppe interchangeable de 5, 10 et 15 litres
  • Baffle avec capteur de température Pt100
  • Vitesse de l'agitateur réglable en continu, 0-600 rpm
  • Garniture mécanique à sec
  • Châssis compact en acier inoxydable, modèle de table ou de sol, mobile
  • Classification ATEX : 2G IIB
  • CE / cGMP/ TA-Luft
  • Possibilité de NEP
  • Matériaux conformes à la FDA, hautement résistants à la corrosion : Verre, PTFE / PFA / PEEK
  • Livraison entièrement assemblée
  • Documentation complète

Options standard

  • Ascenseur  pour le nettoyage facile de la cuve et le changement de l’agitateur

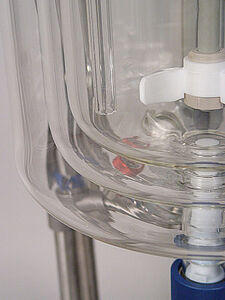

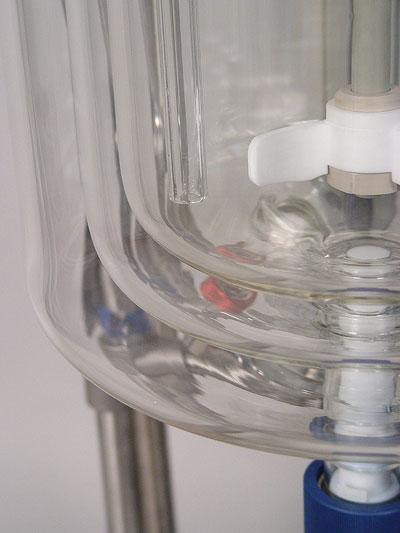

  • Cuve triple enveloppe

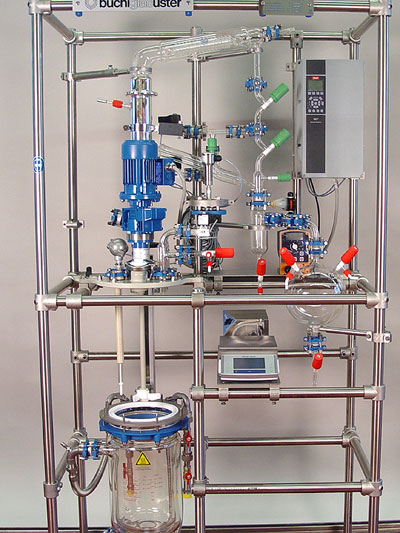

  • Verrerie avec colonne de distillation et reflux

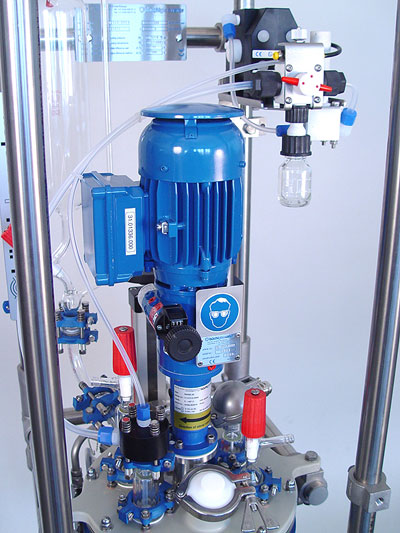

  • Système d’échantillonnage
  • Sondes pH, autres…

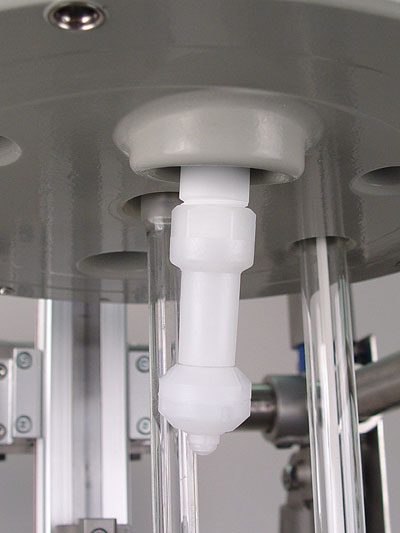

  • Système de nettoyage en place
  • IQ / OQ / PQ

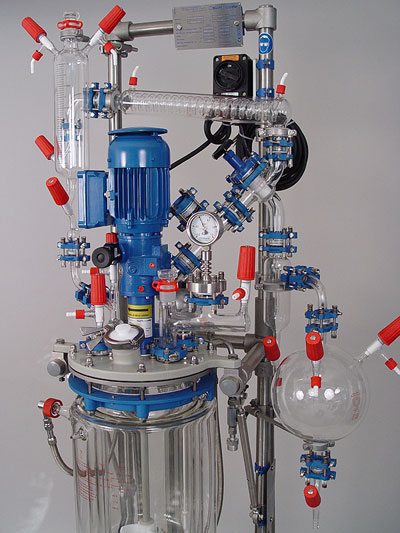

Verrerie de distillation

Ensemble de verrerie supérieure comprenant:

  • Ampoule de charge 1lt. pour addition des liquides
  • Colonne vapeur avec séparateur de reflux
  • Condenseur de reflux spiralé
  • Séparateur de phase
  • Ballon de recette 4 lt.
  • Collecteur avec manomètre et connexion vide
  • Connexion azote
  • Verrerie «büchiflex» sans volume mort

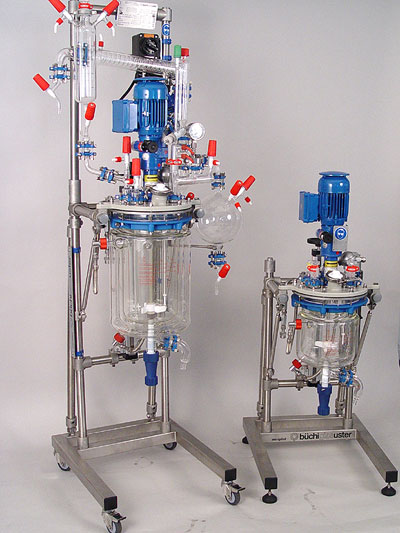

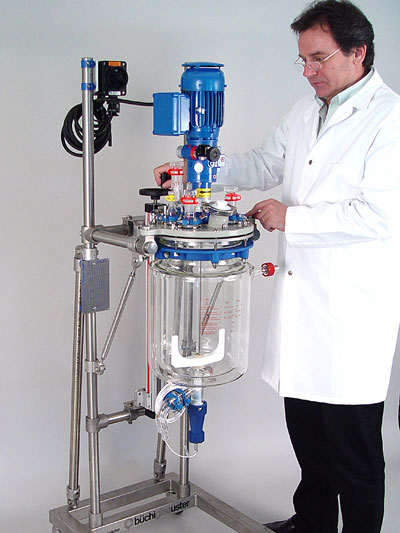

Armature compacte et mobile

  • Compacte en acier inoxydable qui s’installe dans une hotte de laboratoire
  • Modèle de paillasse
  • Modèle mobile sur le sol

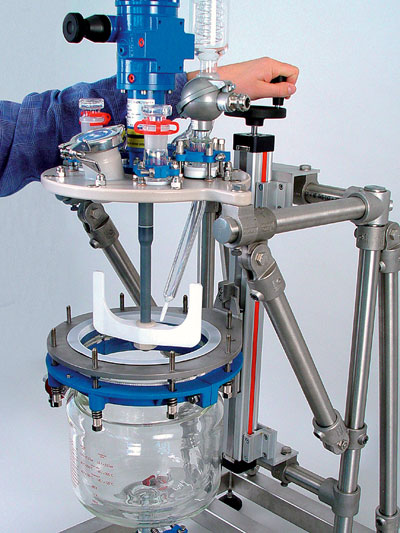

  • Ascenseur de cuve pour une manipulation aisée

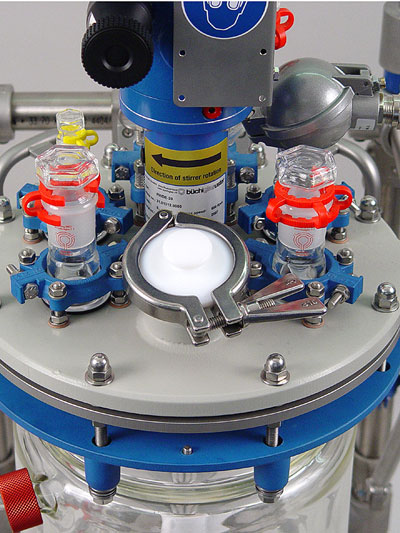

Couvercle plat

  • En acier inox Revêtu PFA
  • Fermeture rapide pour addition des solides
  • Version standard avec 4 raccords NS
  • 2 connexions complémentaires pour raccordement de verrerie traditionnelle

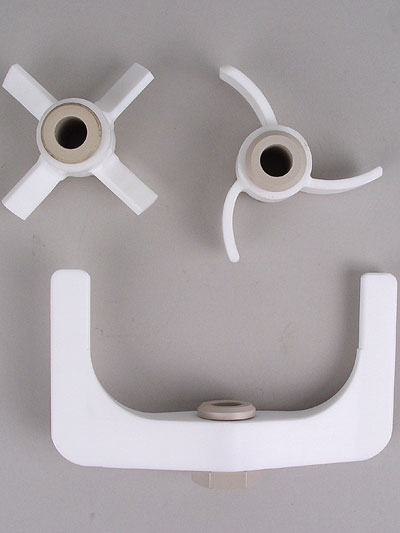

Axe et moteur d’agitation

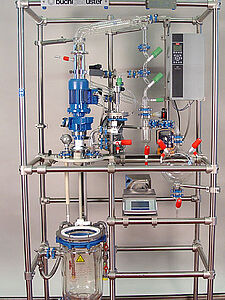

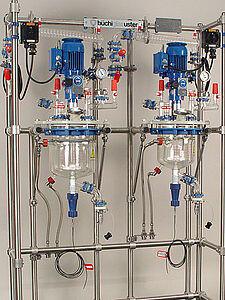

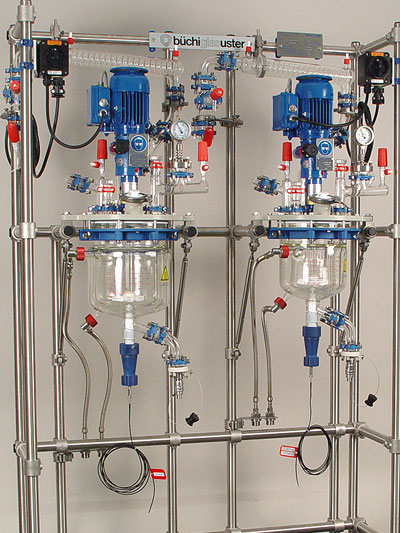

Exemples

Applications typiques

  • Développement des procédés
  • Scale-up
  • Réactions cryogènes
  • Unités pilotes / « kilolab »

  • Synthèse chimique
  • Extraction / Évaporation
  • Purification / Cristallisation
  • Séparation
  • Synthèse des principes actifs pharmaceutiques
  • Synthèse des peptides
