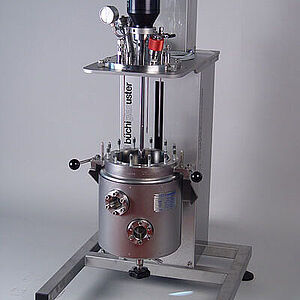

kiloclave® – réacteur sous pression pour laboratoires et unités ‑pilotes

Réacteur sous pression pour Laboratoire / Pilote

Réacteur volume: 0.5 à 20.0 litres
Pression: -1 (vide) à +60 / 200 bar
Température: -20 °C à +250 °C
Matériau: acier inoxydable, Hastelloy®, acier émaillé

Autres matériaux, pressions & températures sont disponibles

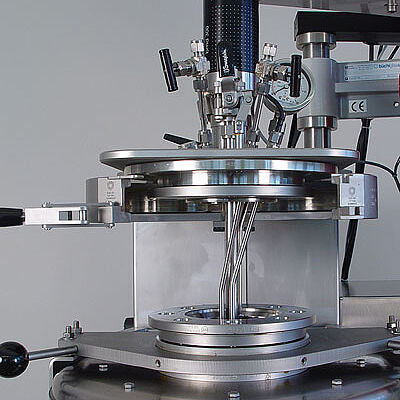

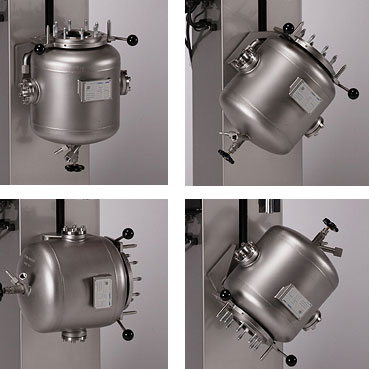

Ce réacteur sous-pression kiloclave® est conçu pour l'utilisation de cuves plus grandes, interchangeables en acier inox / Hastelloy. Le système hydraulique de monte / baisse et la fonction de basculement facilite l'ouverture et fermeture des réacteurs aussi comme leur nettoyage. Les caractéristiques de sécurité garantissent des réactions sous pression en toute sécurité.

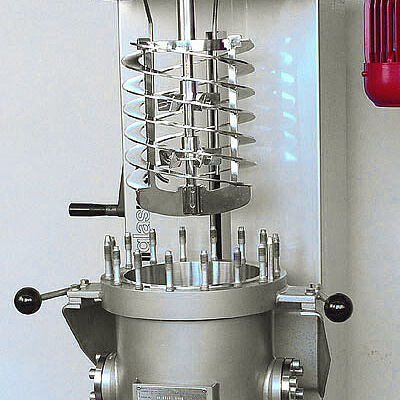

Les réacteurs métalliques assure la résistance contre les acides. Il est aussi possible de visualiser le procédé sous haute pression en utilisant les réacteurs en acier avec fenêtre de visualisation (verre de regard). Divers entraînements magnétiques à faible ou à fort couple, assurent une agitation efficace pour des procédés ayant une viscosité basse ou élevée et permettent aussi un transfert thermique efficace.

La configuration modulaire du kiloclave® permet de modifier le système à tout moment pour de nouvelles tâches.

Une large gamme d'accessoires pour le chargement des liquides, des solides ou du gaz, le panier à catalyseur, et d'autres accessoires comme le système monte / baisse et fermeture rapide sécurisé de la cuve, etc. sont disponibles - Demandez nous votre configuration correcte, pour votre besoin spécifique.

Package standard

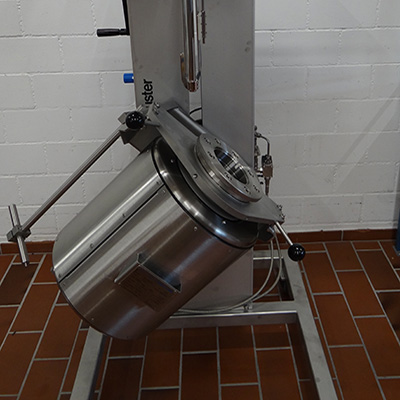

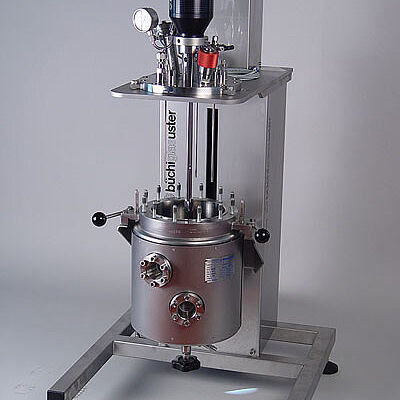

  • Système monté / descente hydraulique avec mécanisme de basculement de la cuve
  • Réacteur en acier, Hastelloy avec axe d'agitation conforme, agitateur, contre pale, Pt100, vanne de fond

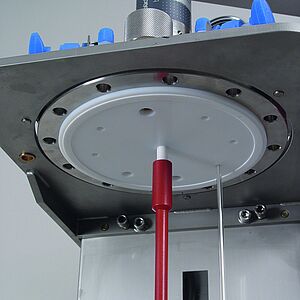

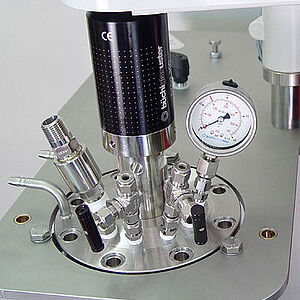

  • Couvercle avec 7 ouvertures et agencement standard: Raccords Swagelok avec disque de rupture, manomètre et 2 vannes
  • Outils et pièces détachées

Options standard

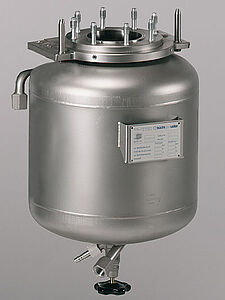

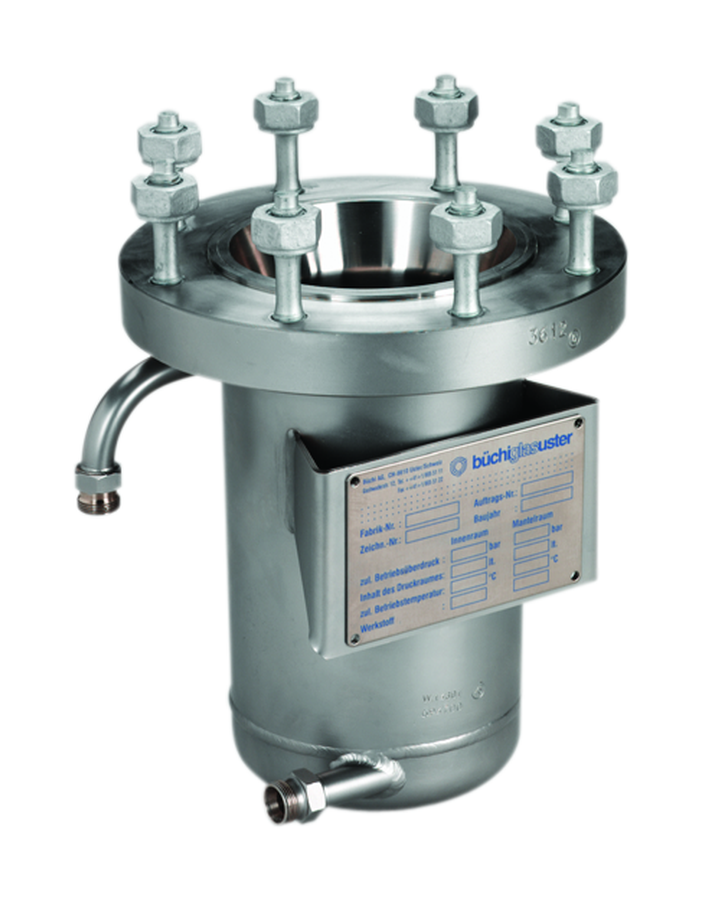

Type 3
Métal
0.5, 1.0, 1.5, 2.0, 3.0, 5.0,
10.0, 20.0 Litres
250 °C
60 bar (20 bar 10.0, 10 bar 20 Litres)

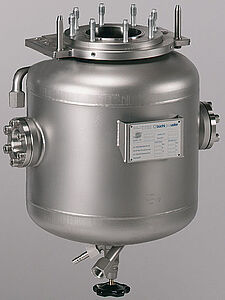

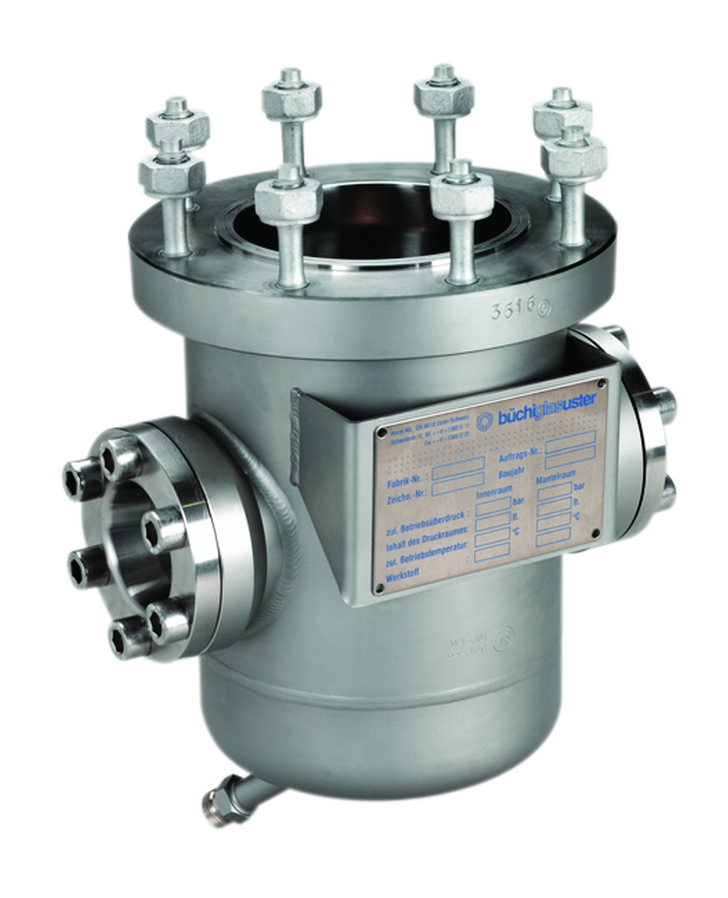

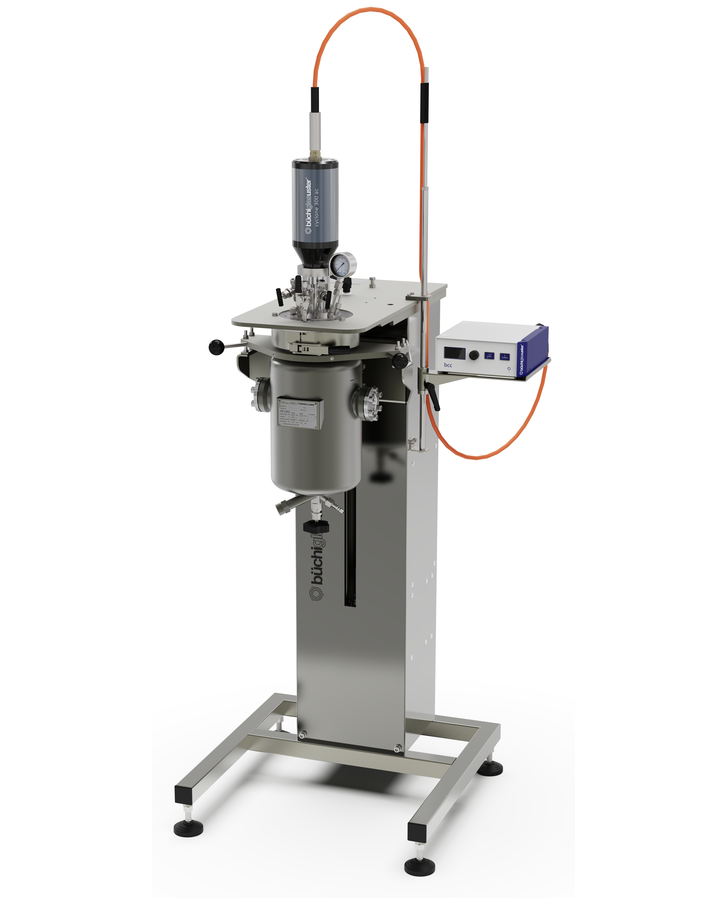

Type 4

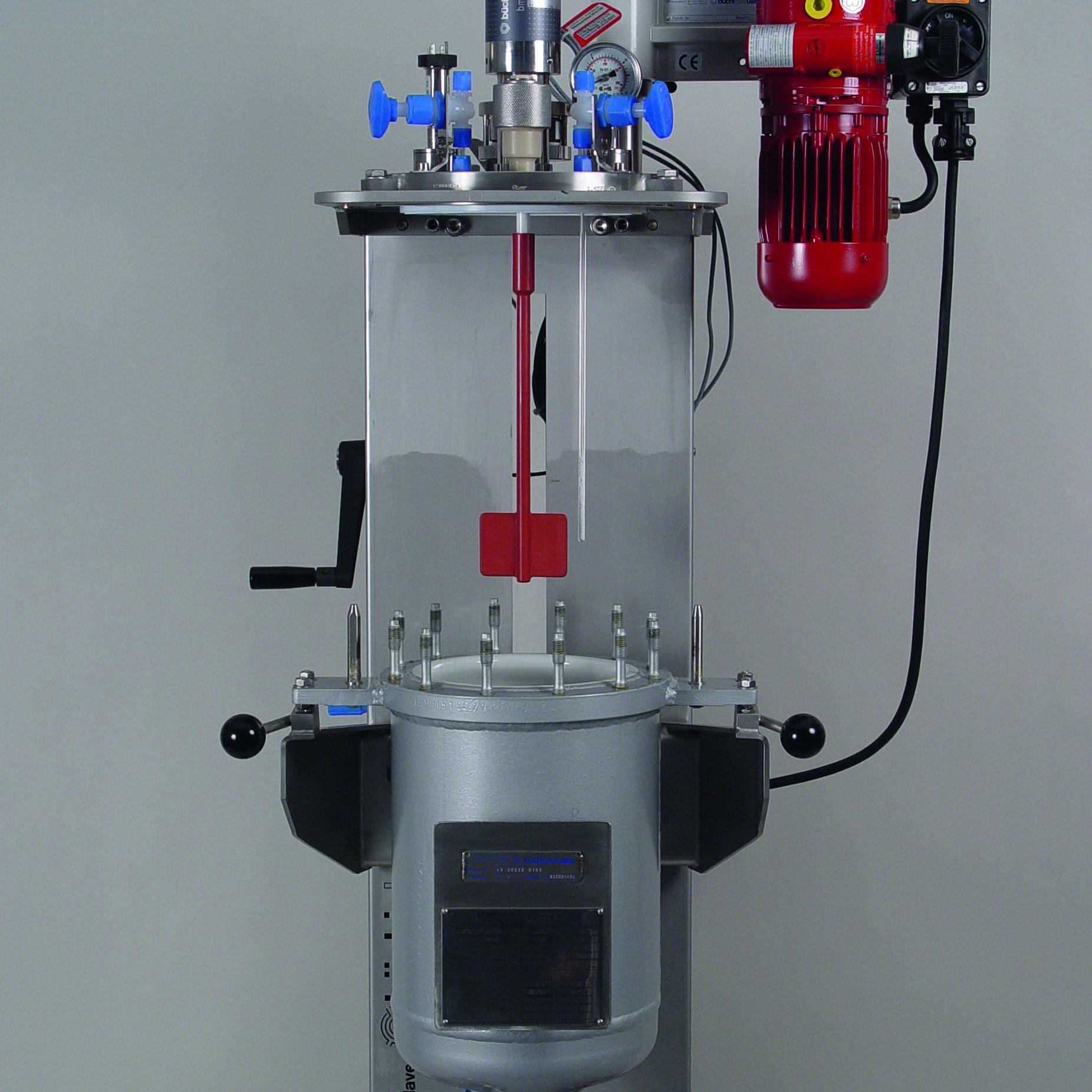

Métal / Regard verre
1.0, 1.5, 2.0, 3.0, 5.0, 10.0 20.0 Litres
250 °C
60 bar (20 bar 10.0 Litres, 10 bar 20.0 Litres)

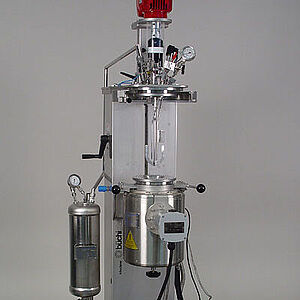

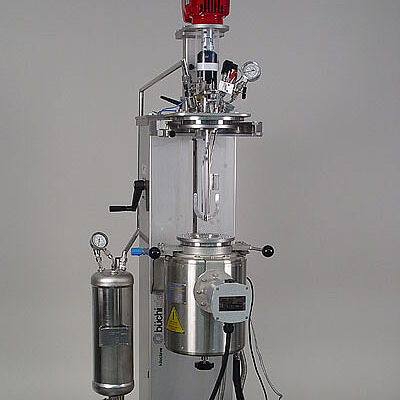

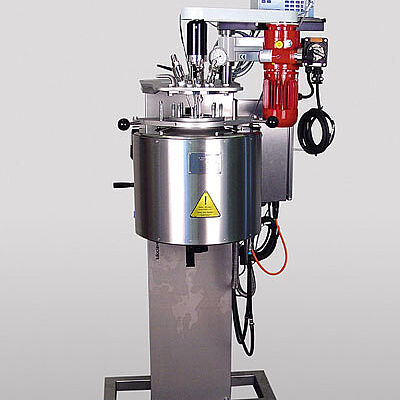

Type 3E
Métal

0.5, 1.0, 1.5, 2.0, 3.0, 5.0,
10.0, 20.0 litres
250°C
60 bar (20 bar 10.0 litres, 10 bar 20.0 litres)

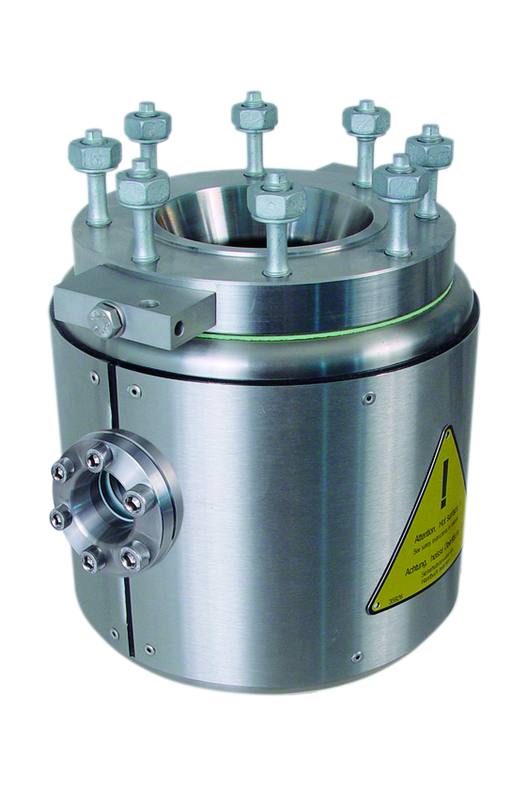

Type 4E
Métal / Regard verre

1.0, 1.5, 2.0, 3.0, 5.0, 10.0 20.0 Litres
250°C
60 bar (20 bar 10.0 Litres, 10 bar 20.0 Litres)

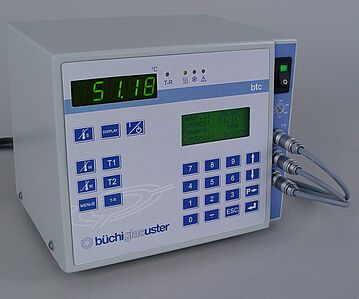

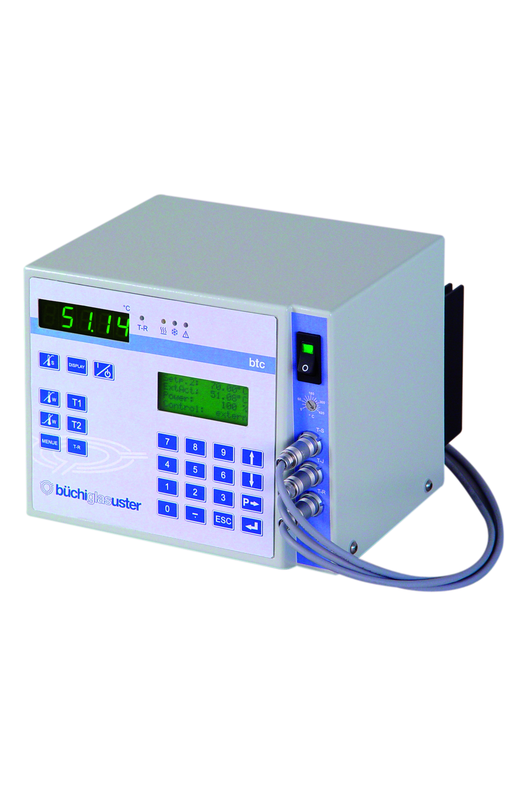

btc
Contrôleur PID
de la température pour réacteurs Type 3E and 4E

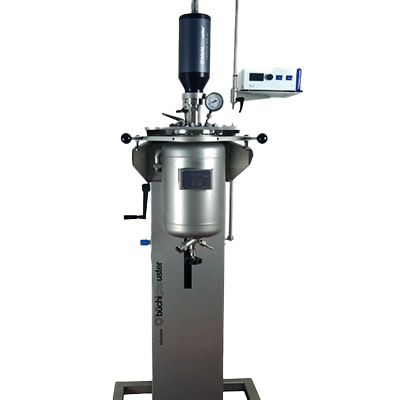

Customer references

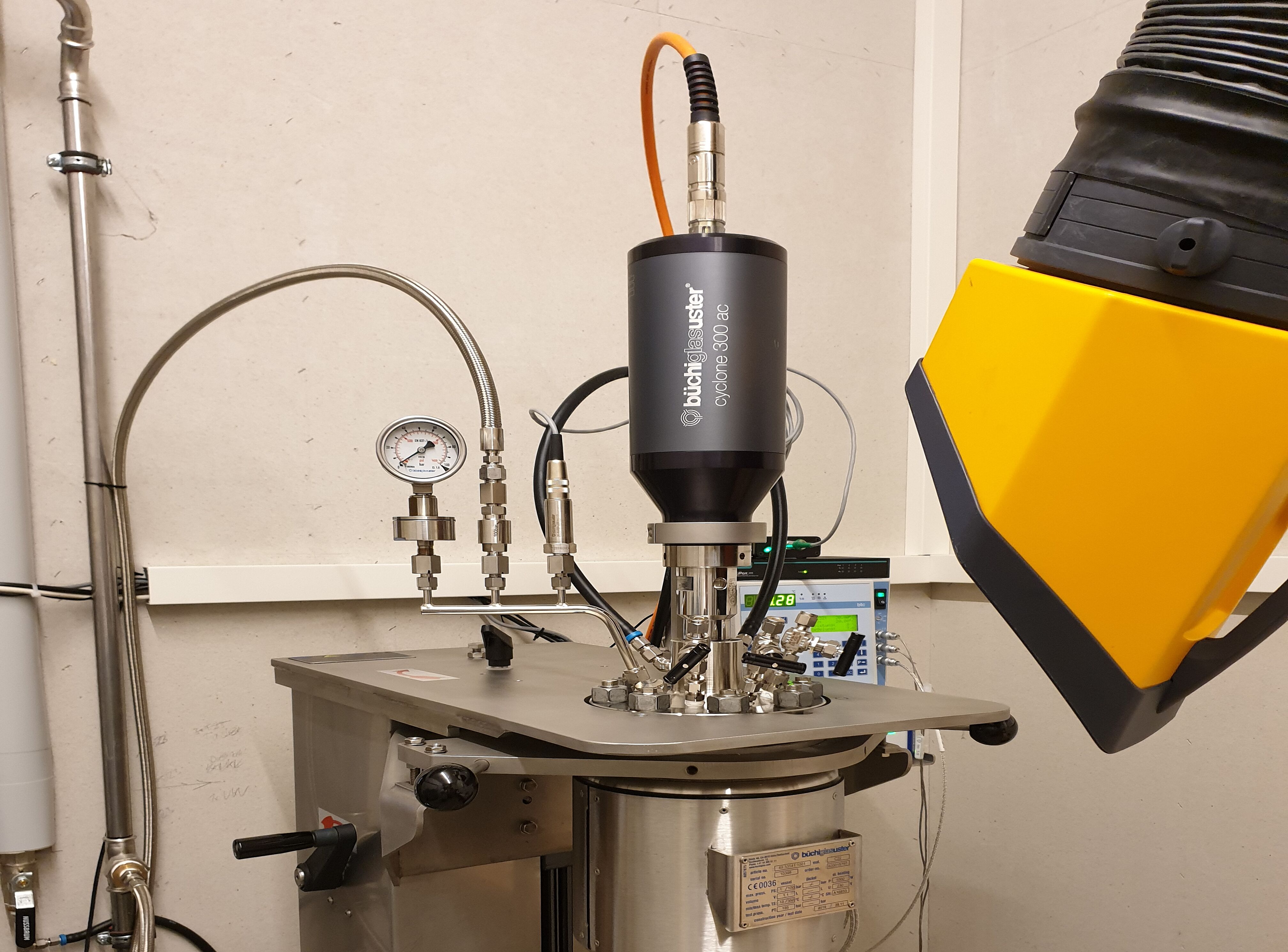

"For carbonization, we have chosen the Buchi kiloclave Type 3E with a Cyclone 300 drive as stirrer agitator. The design of the reactor stand allows easy filling and emptying by single person. The individual components can be cleaned easily. Two stainless steel vessels with 0.5 liter and 5 liter are available as reactor vessels. For special reaction experiments in the acidic range by adding organic or mineral acids, a 1 liter reactor made of Hastelloy® is used."
Gabriel Gerner, Research assistant, Zurich University of Applied Sciences ZHAW, Wädenswil

Read here the case study Sustainable coal production in Buchi kiloclave type 3E.

"Our emulsion polymerization process is very difficult to simulate at the laboratory scale. The process runs at moderately high temperature and elevated pressure. High-shear agitation is critical to product quality. We have struggled to identify a pilot reactor that provided just what we need.  The available systems either cannot achieve the elevated pressure or are designed for extreme pressure, making them extremely bulky and costly. We had begun enlisting custom equipment manufacturers until we came across the Buchi kiloclave system, which was a good fit for us. With some simple, cost effective, customization, the kiloclave has proven to be the perfect pilot reactor for our process optimization."
Mark G. Stevens, PhD., Sr. Manager, Engineering Design and Development, Dentsply Sirona, Restoratives

“Our Büchiglas equipment allows us to conduct highly corrosive pulping reactions at elevated temperatures and high pressures, safely and reliably. Additionally, Büchiglas has been offering fast, friendly and solution-oriented customer service, which is vital for frictionless progress towards project deadlines.”
EMPA Dübendorf, Dr. Gilberto De Freitas Siqueira, Mr. Aaron Schneider

Read here more about the case study Advancing Eco-Fiber Technology with the Bio-LUSH Project.

Applications typiques

  • Réacteur d'hydrogénation
  • Réacteur de polymérisation
  • Réacteur de synthèse
  • Recherche en Biomasse
  • Recherche et teste des catalyseurs
  • Recherche upstream
  • Cristallisation
  • Recherche chimique
  • Recherche pétrochimique
  • Essai de corrosion
  • Recherche Bio polymère
  • Recherche Biofuels
  • Synthèses Zéolite
  • Synthèses Nano particules
  • Synthèses API
